VERTICAL

제이엠 패널 버티컬

INTER LOCK

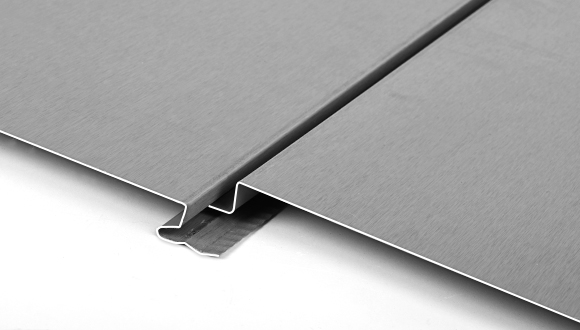

인터락 시스템은 실용신안등록된 제품으로 효율적 시공이 가능한 새로운 타입의 외장패널 공법입니다.
자유로운 노출폭의 조정이 가능하여 다양한 디자인에 대응할 수 있습니다.
간편한 끼워치기 방식의 시공법은 효율적 공사와 공기단축을 가능하게 해줍니다. 인터락 시스템은 Zinc, Aluminum, Copper, Galva 등 여러 금속 소재에 적용이 가능하며, 기존의 디자인과는 다른 건축물의 입면을 완성하기에 적합합니다.

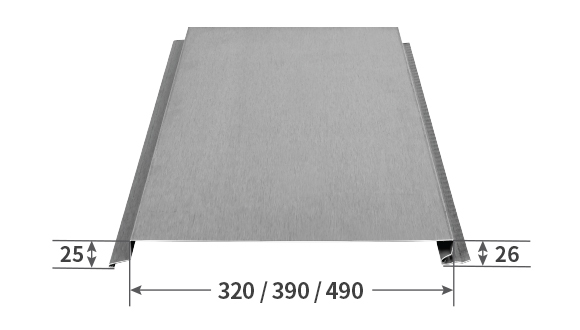

공급 규격

전체 면적 노출 폭 제품 용도 시공 방향 가공 소재
W420 x L x H25 mm 노출폭: 320 / L=주문 치수 제작 건축물의 내·외장 마감재 수직 또는 수평 방향 시공 가능 징크, 알루미늄, 아연도금강판, 동판
W500 x L x H25 mm 노출폭: 400 / L=주문 치수 제작
W600 x L x H25 mm 노출폭: 500 / L=주문 치수 제작

비드 상세도

주름 옵션 BEAD RIBS PENCIL RIBS (Small/Large) V-RiBS (Small/Large)
한쪽주름형
양쪽주름형

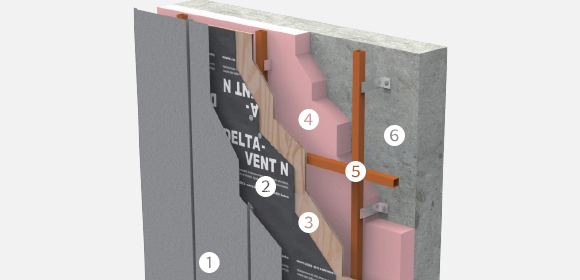

3D 전개도

    • INTER LOCK
    • DELTA VENT N 투습방수지
    • 내수 합판
    • EPS 단열재
    • 각파이프
    • 콘크리트

설치 방법

  • 하지틀 공사 INTER LOCK 설치를 위해 구조체 (철근콘크리트)에 각관 하지를 수평, 수직을 맞추어 시공합니다. 하지틀에 내수합판, 투습방수지를 시공하여 방수를 하도록 합니다.
  • INTER LOCK 설치 INTER LOCK 설치는 별도의 클립이나 체결부속이 필요 없이 간단한 시공이 가능합니다. 패널의 한 켠에 마련된 선타공부에 피스를 사용하여 직접 고정하며, 패널의 긴결부는 끼워서 시공하게 됩니다. INTER LOCK 설치시 수평, 수직을 맞추어 시공하는 것이 중요합니다.
  • INTER LOCK 후레슁 설치 INTER LOCK 패널 설치의 완결성을 위한 후레슁 공사는 방수를 위해서도 아주 중요합니다. 각각의 시공부에 맞는 후레슁을 이용하여 빗물이 패널 안쪽으로 타고 들어가는 것을 방지해 줍니다. 또한 후레슁 사용으로 디자인적 완결성을 더해줍니다.
  • INTER LOCK 시공의 편의성 INTER LOCK 패널은 실란트의 사용을 최소화하여 실란트 사용 부위에서 발생하는 오염이 없습니다. 또한 복잡한 긴결 철물이 필요치 않은 간편한 시공방식으로 편의성이 증대되었고, 빠르고 경제적인 시공이 가능합니다.

INTER LOCK 솔루션

JM Panel S155는 좌우 결합부가 외부로 드러나지 않으며 최장 10M까지 생산이 가능하기 때문에 건축가의 의도를 반영한 입면 패턴을 완성할 수 있습니다.
또한 고내식 고내후성 합금도금강판, 알루미늄, 오리지날 징크 의 모든 재질 및 색상의 적용이 가능하여 획일적인 건축 파사드에 새로운 패러다임을 열어갈 것입니다.
시공은 간편하고 효율적입니다. 인터락킹 방식의 체결법은 시공과정을 단순화여 공기를 단축시킬 수 있는 중요한 요인입니다.
또한 패널과 동일한 자재로 생산되는 후레슁의 사용으로 시공의 완결성을 더해줍니다.
JM Panel S155는 실란트의 사용을 최소화하여 기존 금속 외장재의 문제점이었던 실란트 부위의 오염을 없앴습니다.

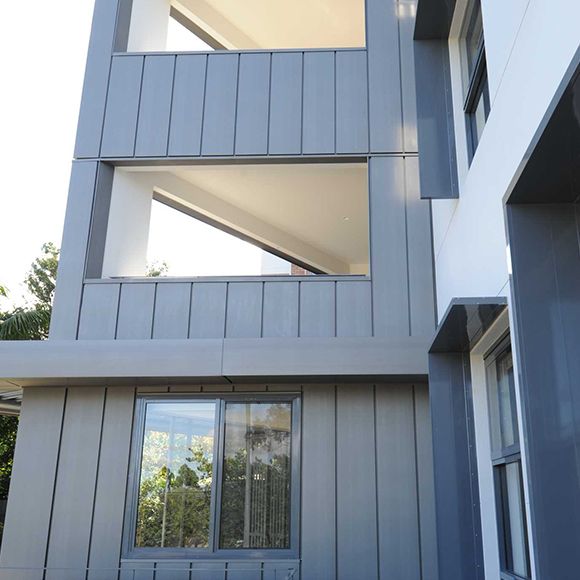

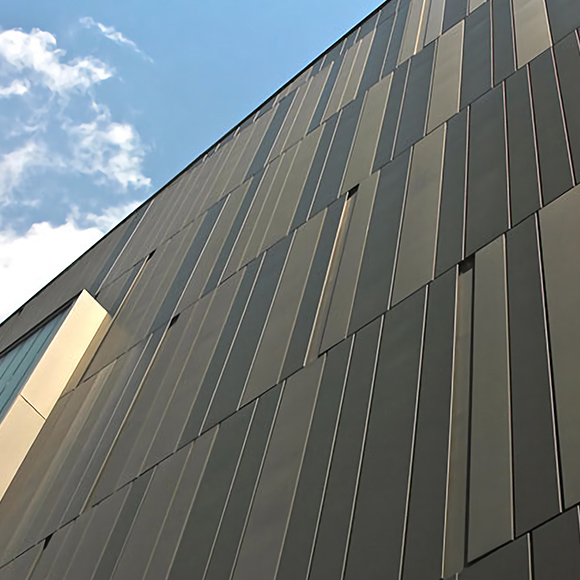

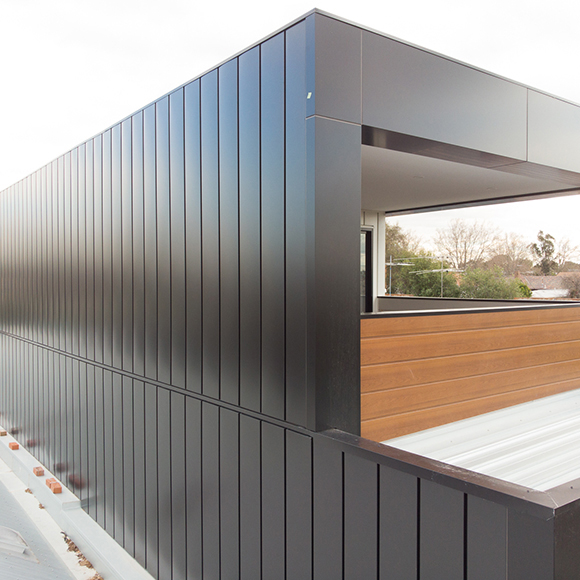

시공 사례
