CLASSIC

제이엠 패널 클래식

제품 설명

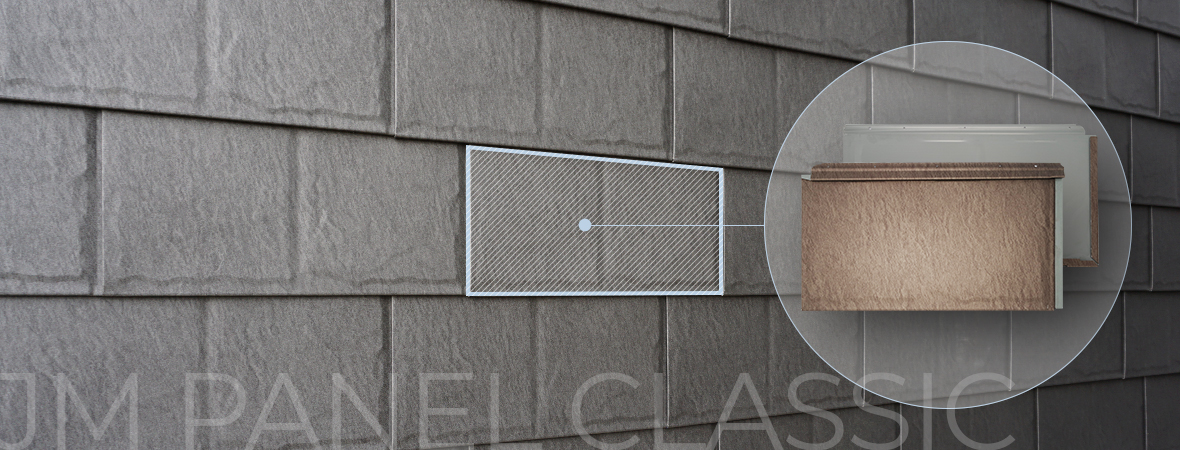

JM PANEL CLASSIC

JM Panel CLASSIC은 특허 받은 노클립 시스템으로 간단히 피스로 고정, 설치가 가능하도록 디자인 된 신개념 패널입니다.
AL(알루미늄) 제품으로 부식방지에 우수하며, 제품의 무게가 가벼워 별도의 구조보강 작업이 필요하지 않은 패널입니다.

JM PANEL CLASSIC

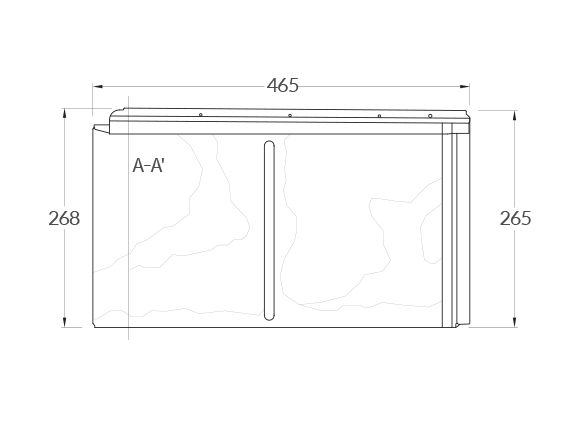

공급 규격

전체 면적 노출 면적 제품 포장 가공 소재
465 x 265 mm 250 x 234 mm 25EA (2.64㎡) / Box 알루미늄

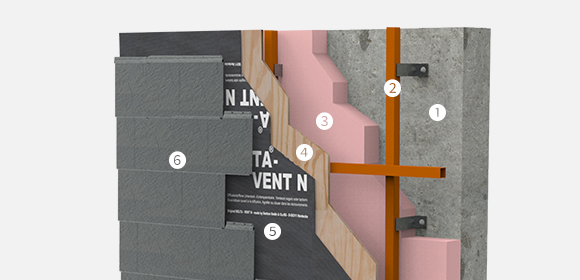

3D 전개도

    • ❶ 콘크리트
    • ❷ 각파이프
    • ❸ 단열재
    • ❹ 내수 합판
    • ❺ DELTA VENT N 투습방수지
    • ❻ JM PANEL CLASSIC
  • JM PANEL CLASSIC 3D 전개도

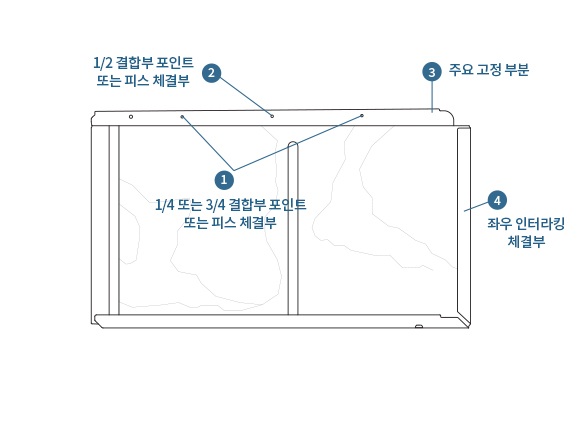

패널 결합

JM PANEL CLASSIC 패널 결합

시공 패턴

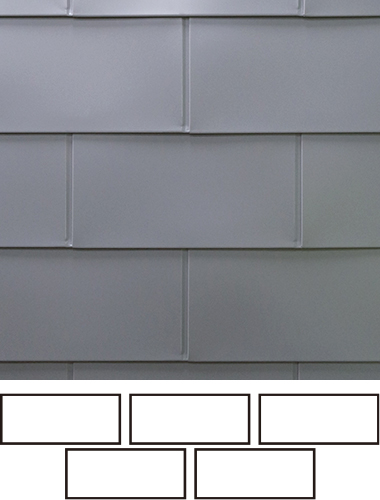

  • 패턴 Type 1 1/4연결 패턴 Type 1 1/4연결

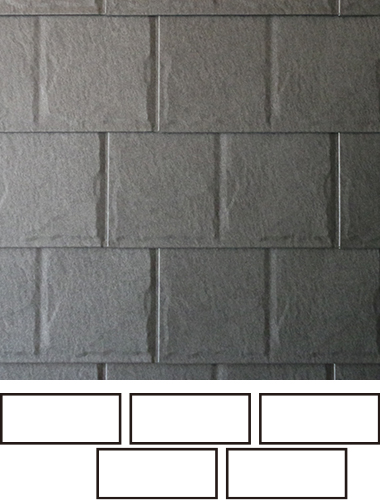

  • 패턴 Type 2 3/4연결 패턴 Type 2 3/4연결

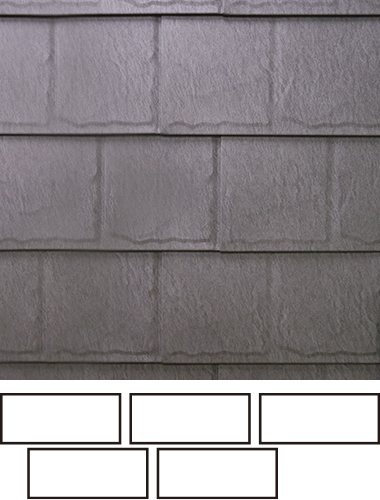

  • 패턴 Type 3 1/2연결 패턴 Type 3 1/2연결
