EUROPE

제이엠 패널 유럽

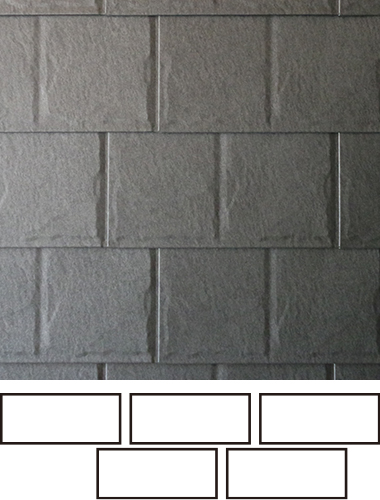

제품 설명

제품 특징

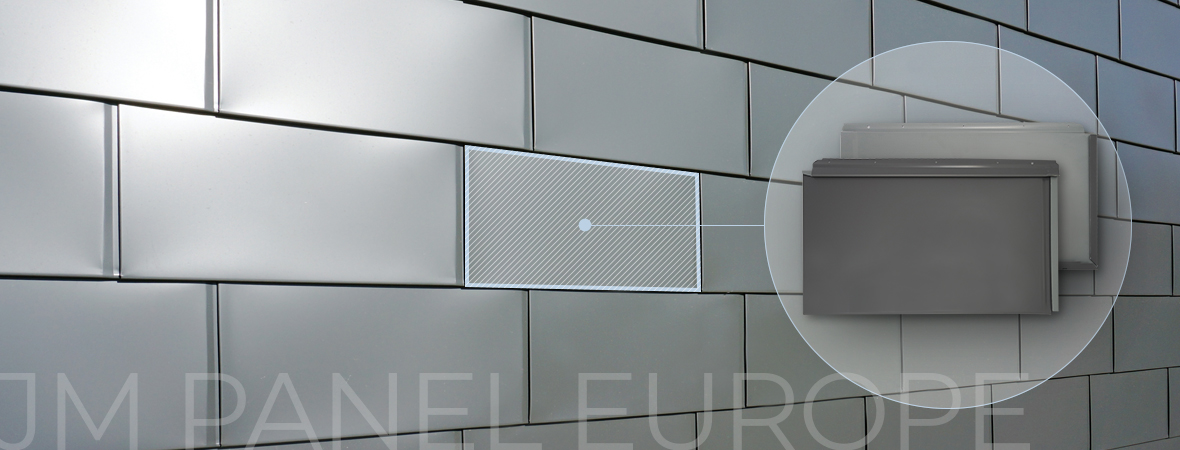

JM Panel EUROPE은 특허 받은 노클립 시스템으로 간단히 피스로 고정, 설치가 가능하도록 디자인 된 신개념 패널입니다.
AL(알루미늄) 제품으로 부식방지에 우수하며, 제품의 무게가 가벼워 별도의 구조보강 작업이 필요하지 않은 패널입니다.

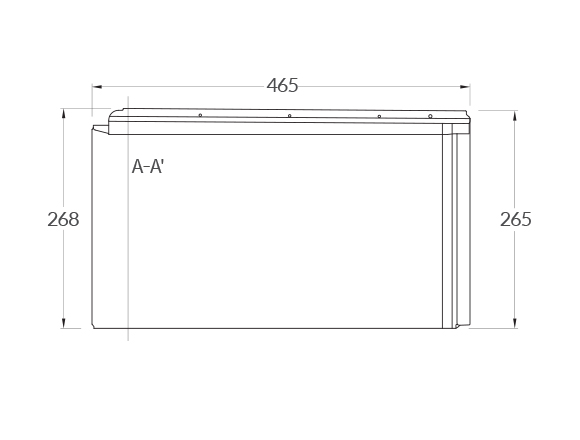

공급 규격

전체 면적 노출 면적 제품 포장 가공 소재
465 x 265 mm 250 x 234 mm 25EA (2.64㎡) / Box 알루미늄

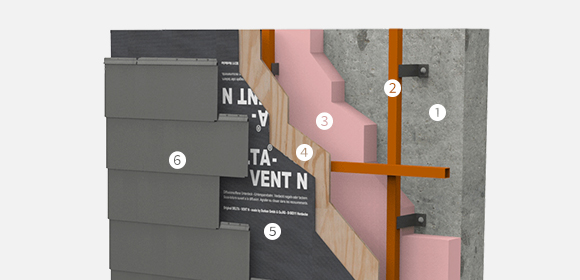

3D 전개도

    • ❶ 콘크리트
    • ❷ 각파이프
    • ❸ 단열재
    • ❹ 내수 합판
    • ❺ DELTA VENT N 투습방수지
    • ❻ JM PANEL EUROPE

설치 방법

  • 하지틀 공사 JM Panel EUROPE 설치를 위해 구조체 (철근콘크리트)에 각관 하지를 수평, 수직을 맞추어 시공합니다. 하지틀에 내수합판, 투습방수지를 시공하여 방수를 하도록 합니다.

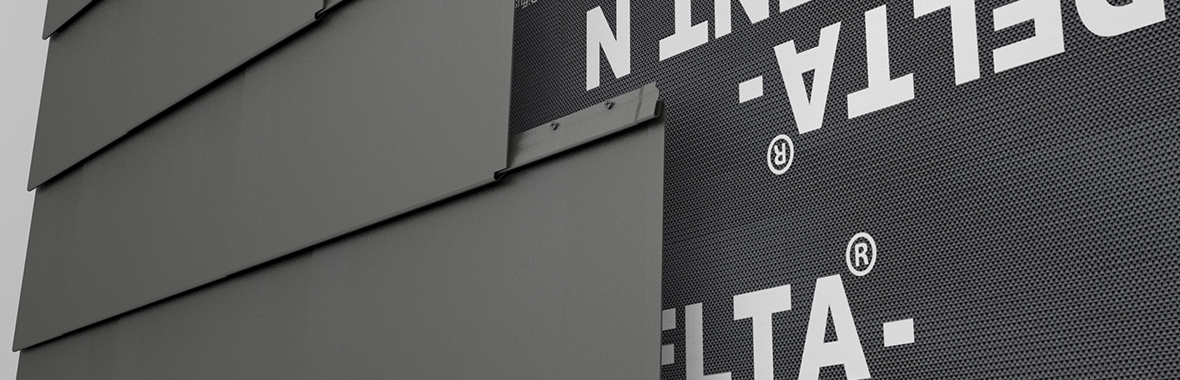

  • JM Panel EUROPE 설치 JM Panel EUROPE 설치는 별도의 클립이나 체결부속이 필요 없이 간단한 시공이 가능합니다. 패널의 상부에 피스시공을 위한 홀이 있으며, 좌우, 상하 긴결부를 끼워서 시공하게 됩니다.
  • JM Panel EUROPE 후레슁 설치 JM Panel EUROPE 패널 설치의 완결성을 위한 후레슁 공사는 방수를 위해서도 아주 중요합니다. 각의 시공부에 맞는 후레슁을 이용하여 빗물이 패널 안쪽으로 타고 들어가는 것을 방지해 줍니다. 또한 후레슁 사용으로 디자인적 완결성을 더해줍니다.
  • JM Panel EUROPE 시공의 편의성 JM Panel EUROPE 패널은 실란트의 사용을 최소화하여 실란트 사용 부위에서 발생하는 오염이 없습니다. 또한 복잡한 긴결 철물이 필요치 않은 간편한 시공방식으로 편의성이 증대되었고, 빠르고 경제적인 시공이 가능합니다.

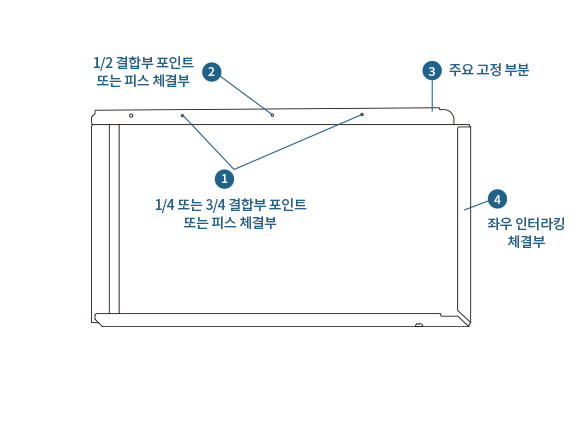

패널 결합

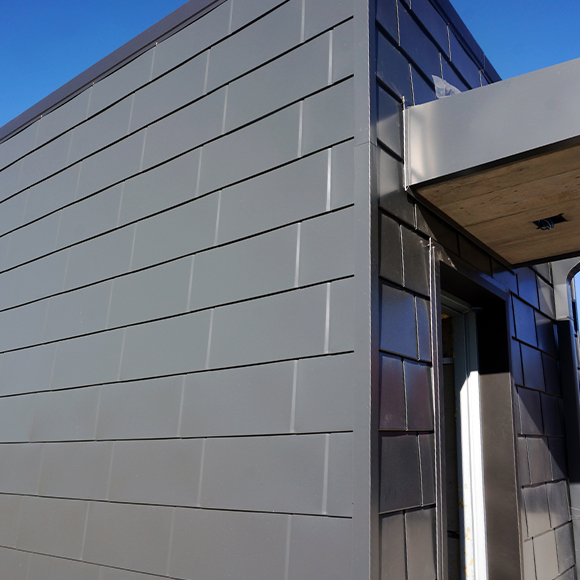

시공 패턴

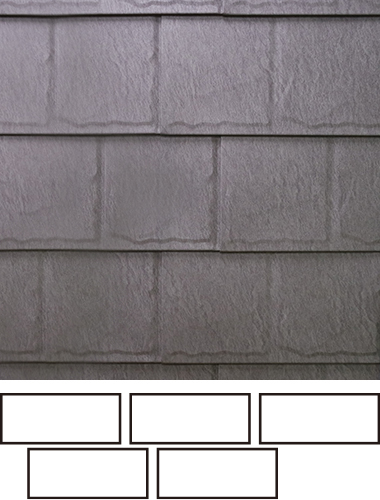

  • 패턴 Type 1 1/4연결
  • 패턴 Type 2 3/4연결

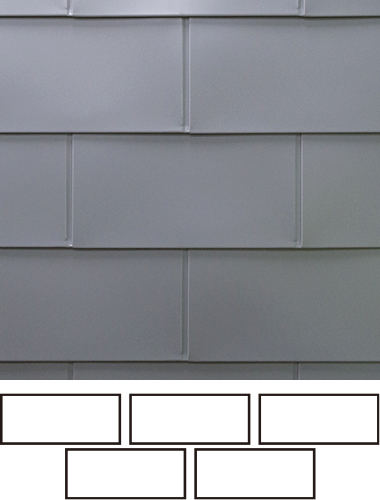

  • 패턴 Type 3 1/2연결
