INTERLOCK

제이엠 패널 인터락

SMART INTERLOCK

SMART INTERLOCK

SMART INTERLOCK은 건축가 및 디자이너의 미학적 요구와 시공사의 경제성, 시공성을 고려하여 생산 된 제품입니다.
획일적인 디자인의 금속 파사드를 탈피하여 규칙적인 직선의 선율을 짜임새있게 표현 할 수 있는 제품으로 모던함을 추구하는 현대건축의 트렌드에 맞춘 수직성을 강조한 패턴의 SMART INTERLOCK은 단독주택부터 대형 상업시설에 이르기까지 다양한 건축물에 적용가능한 제품입니다.
또한 다양한 재질과 색상의 적용이 가능하여 건축물의 입면, 천정, 인테리어에 전반적으로 사용 가능합니다.

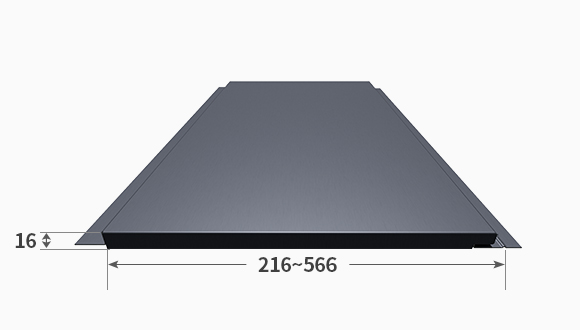

공급 규격

전체 면적 노출 폭 제품 용도 시공 방향 가공 소재
W300 x L x H16 mm 노출폭: 216 / L=주문 치수 제작 건축물의 내·외장 마감재 수직 또는 수평 방향 시공 가능 징크, 알루미늄, 고내식 고내후 합금도금강판, 동판
W500 x L x H16 mm 노출폭: 416 / L=주문 치수 제작
별도주문치수 x L x H16 mm 노출폭: 216~566 / L=주문 치수 제작

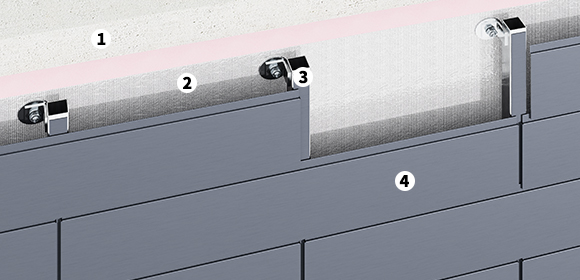

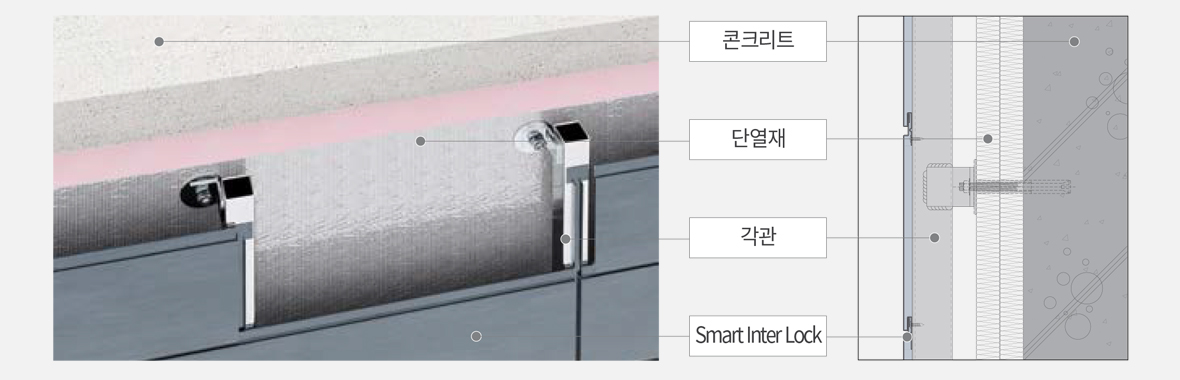

3D 전개도

    • ❶ 콘크리트
    • ❷ 단열재
    • ❸ 각파이프
    • ❹ SMART INTERLOCK

설치 방법

  • 하지틀 공사 SMART INTERLOCK 설치를 위해 구조체 (철근콘크리트)에 각관 하지를 수평, 수직을 맞추어 시공합니다. 하지틀에 내수합판, 투습방수지를 시공하여 방수를 하도록 합니다.
  • SMART INTERLOCK 후레슁 설치 SMART INTERLOCK 패널 설치의 완결성을 위한 후레슁 공사는 방수를 위해서도 아주 중요합니다. 각의 시공부에 맞는 후레슁을 이용하여 빗물이 패널 안쪽으로 타고 들어가는 것을 방지해 줍니다. 또한 후레슁 사용으로 디자인적 완결성을 더해줍니다.
  • SMART INTERLOCK 띠장 설치 SMART INTERLOCK 패널 설치 전에 패널과 같은 자재의 띠장을 설치하여 빗물이 패널 안쪽으로 타고 들어가는 것을 방지해 주며 디자인적 완결성을 더해줍니다.
  • SMART INTERLOCK 시공의 편의성 SMART INTERLOCK 패널은 실란트의 사용을 최소화하여 실란트 사용 부위에서 발생하는 오염이 없습니다. 또한 복잡한 긴결 철물이 필요치 않은 간편한 시공방식으로 편의성이 증대되었고, 빠르고 경제적인 시공이 가능합니다.

SMART INTERLOCK 솔루션

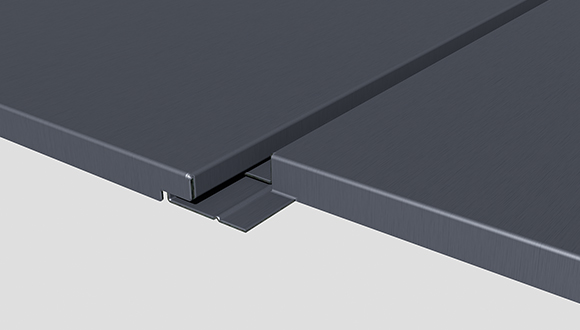

JM Panel SMART INTERLOCK은 좌우 결합부가 외부로 드러나지 않으며 최장 10M 까지 생산이 가능하기 때문에
건축가의 의도를 반영한 입면 패턴을 완성할 수 있습니다.
또한 고내식 고내후성 합금도금강판, 알루미늄, 오리지날 징크 의 모든 재질 및 색상의 적용이 가능하여 획일적인 건축 파사드에 새로운 패러다임을 열어갈 것입니다.
시공은 간편하고 효율적입니다. 인터락킹 방식의 체결법은 시공과정을 단순화여 공기를 단축시킬 수 있는 중요한 요인입니다.
또한 패널과 동일한 자재로 생산되는 후레슁의 사용으로 시공의 완결성을 더해줍니다.
JM Panel SMART INTERLOCK은 실란트의 사용을 최소화하여 기존 금속 외장재의 문제점이었던 실란트 부위의 오염을 없앴습니다.
